Головка моющая ротационная эллипсоидная, шплинт
Стандарты – DIN, SMS
Эллипсоидальная моющая головка со шплинтом — это высокоэффективный ротационный распылитель, предназначенный для интенсивной очистки внутренних поверхностей труб, резервуаров, емкостей и оборудования под давлением. Благодаря особой эллипсоидальной форме и вращению на 360°, такая головка обеспечивает равномерное распределение струи и максимальную эффективность промывки. Минимальный размер эллипсоида составляет 28 мм, что позволяет применять данный тип головок в очень узких местах. Диаметр шплинта = 6,2 мм.
Q28
0,5": Q=28,0 мм; L=64,5 мм; øD=15,5 мм; øDN=13,0 мм; Rр=2,50 м; Rо=1,10 м; Qр=2,5 м³/ч (41 л/мин).
Q35
DN15: Q=35,0 мм; L=60,5 мм; øD=20,7 мм; øDN=18,3 мм; Rр=2,80 м; Rо=1,20 м; Qр=2,8 м³/ч (46 л/мин).
0,75": Q=35,0 мм; L=60,5 мм; øD=21,8 мм; øDN=19,4 мм; Rр=2,80 м; Rо=1,20 м; Qр=2,8 м³/ч (46 л/мин).
Q50
DN20: Q=50,0 мм; L=78,1 мм; øD=30,7 мм; øDN=22,3 мм; Rр=3,00 м; Rо=2,20 м; Qр=6 м³/ч (100 л/мин).
1": Q=50,0 мм; L=80,1 мм; øD=34,5 мм; øDN=25,7 мм; Rр=3,40 м; Rо=2,50 м; Qр=6,5 м³/ч (108 л/мин).
DN25: Q=50,0 мм; L=80,1 мм; øD=36,7 мм; øDN=28,3 мм; Rр=3,40 м; Rо=2,50 м; Qр=6,5 м³/ч (108 л/мин).
Q65
1,25": Q=65,0 мм; L=90,1 мм; øD=47,2 мм; øDN=32,1 мм; Rр=4,00 м; Rо=3,00 м; Qр=12 м³/ч (200 л/мин).
DN32: Q=65,0 мм; L=90,1 мм; øD=48,7 мм; øDN=34,3 мм; Rр=4,00 м; Rо=3,00 м; Qр=12 м³/ч (200 л/мин).
Q75
1,5": Q=75,0 мм; L=98,8 мм; øD=47,2 мм; øDN=38,4 мм; Rр=6,00 м; Rо=4,10 м; Qр=18 м³/ч (300 л/мин).
DN40: Q=75,0 мм; L=98,8 мм; øD=48,7 мм; øDN=40,3 мм; Rр=6,00 м; Rо=4,10 м; Qр=18 м³/ч (300 л/мин).
* Q = D эллипсоида; Rр = R распыления; Rо = Радиус очистки; Qр - Расход; Рабочее давление: 2 бар.
Преимущества конструкции со шплинтом:
Надежное крепление — установка и замена без специальных инструментов благодаря шплинту.
Расширенный радиус действия — высокая очистительная способность даже для труднодоступных участков.
Равномерное распределение рабочей жидкости — обеспечивает качественный результат за меньшее время.
Совместимость — подходит для различного оборудования высокого давления.
Долговечность — устойчивость к износу и агрессивным средам.

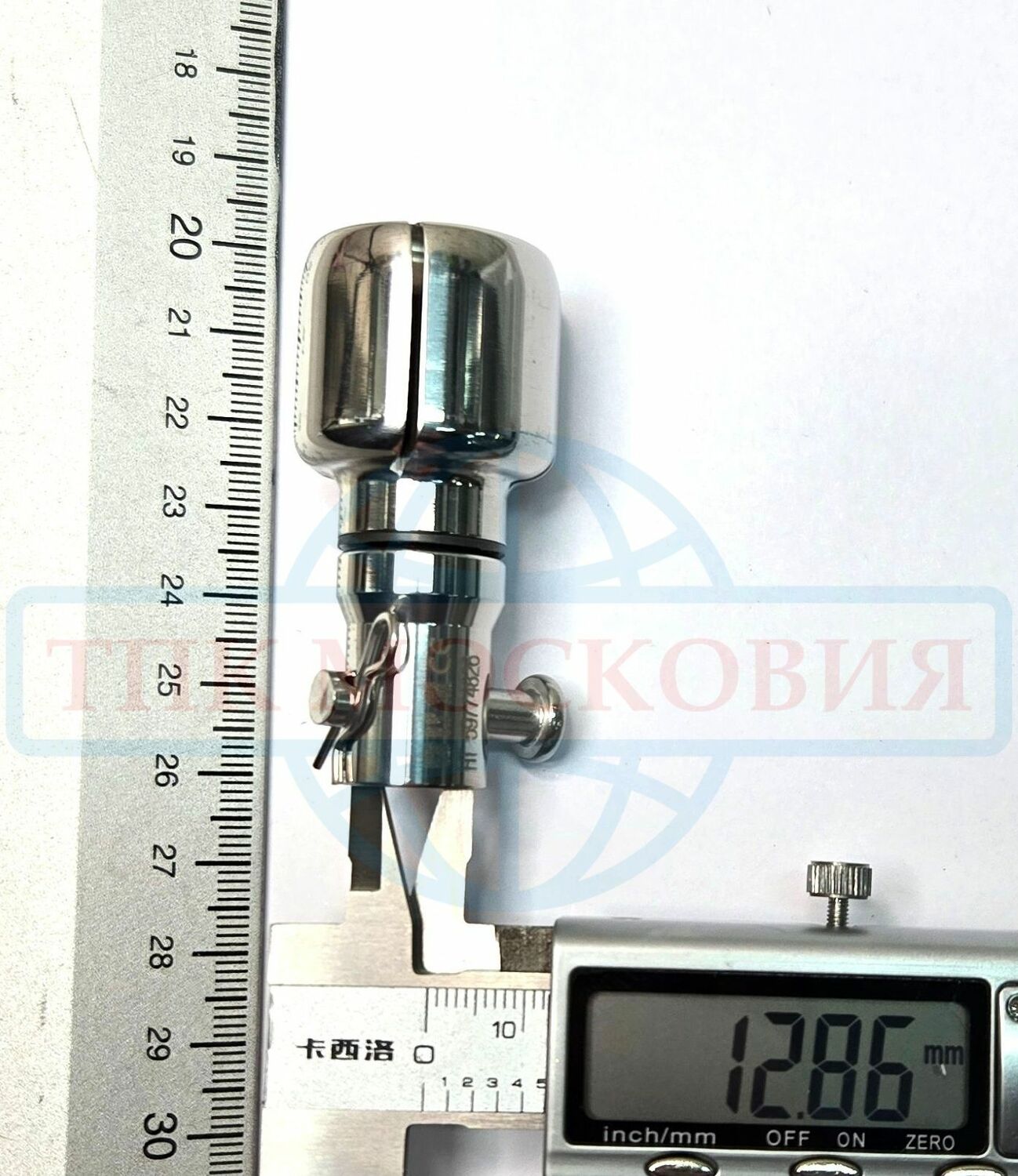

Головка моющая ротационная эллипсоидная, шплинт, Q28, AISI316L, 0,5"
Dэ=28,0 мм; L=64,5 мм; øD=15,5 мм; øDN=13,0 мм; Rр=2,50 м; Rо=1,10 м; Qр=2,5 м³/ч (41 л/мин).

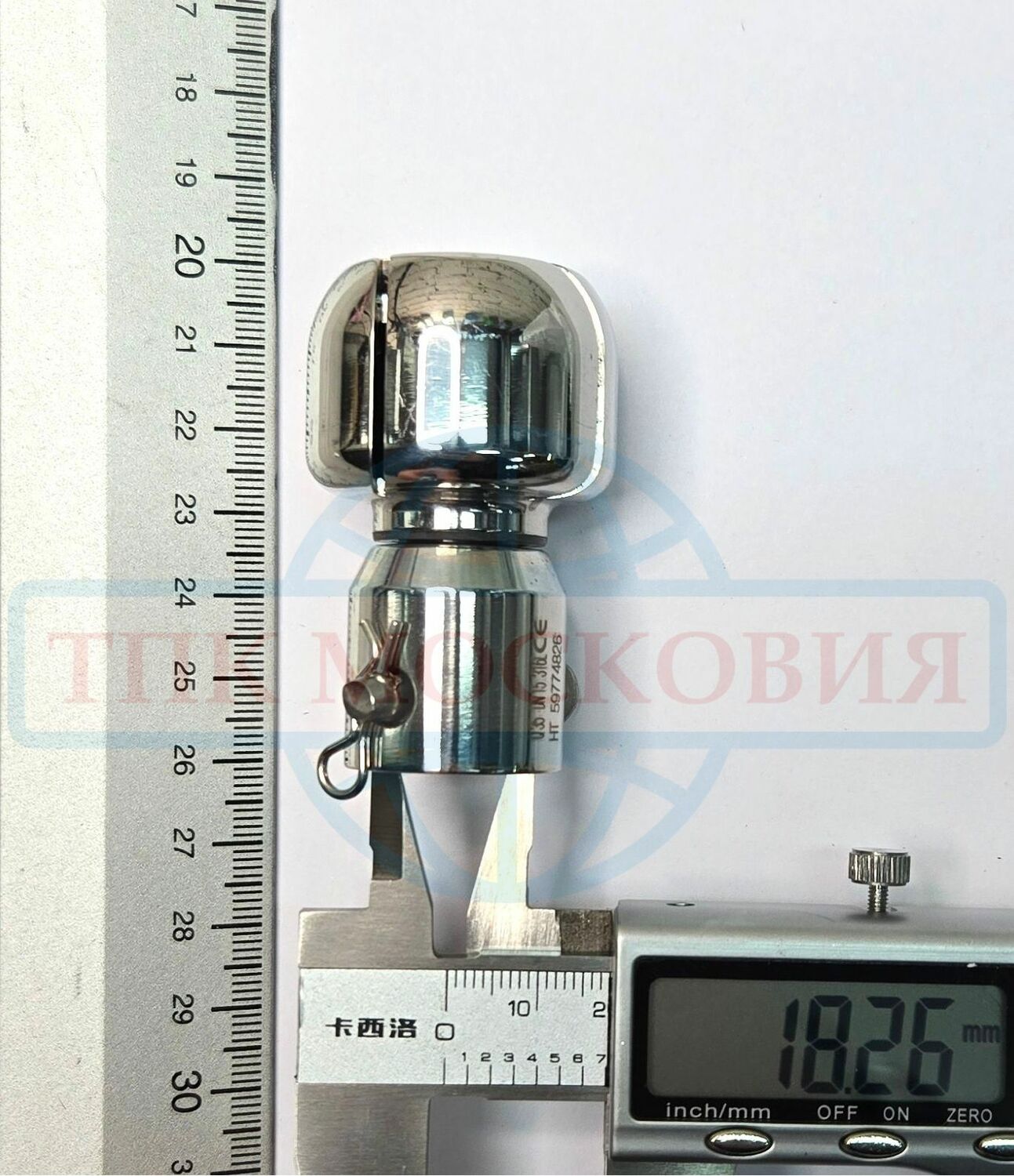

Головка моющая ротационная эллипсоидная, шплинт, Q35, AISI316L, DN15
Dэ=35,0 мм; L=60,5 мм; øD=20,7 мм; øDN=18,3 мм; Rр=2,80 м; Rо=1,20 м; Qр=2,8 м³/ч (46 л/мин).

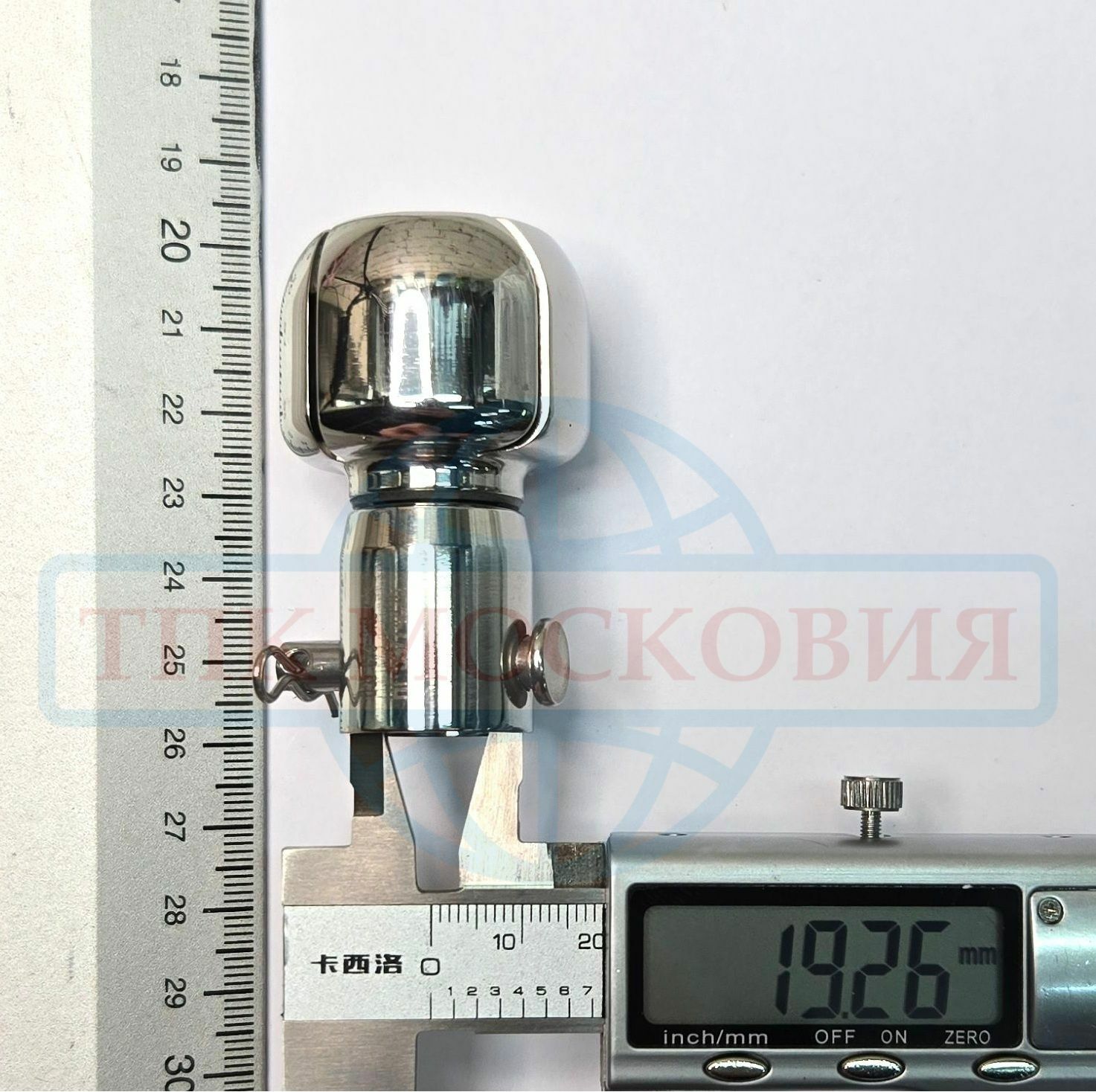

Головка моющая ротационная эллипсоидная, шплинт, Q35, AISI316L, 0,75"
Dэ=35,0 мм; L=60,5 мм; øD=21,8 мм; øDN=19,4 мм; Rр=2,80 м; Rо=1,20 м; Qр=2,8 м³/ч (46 л/мин).

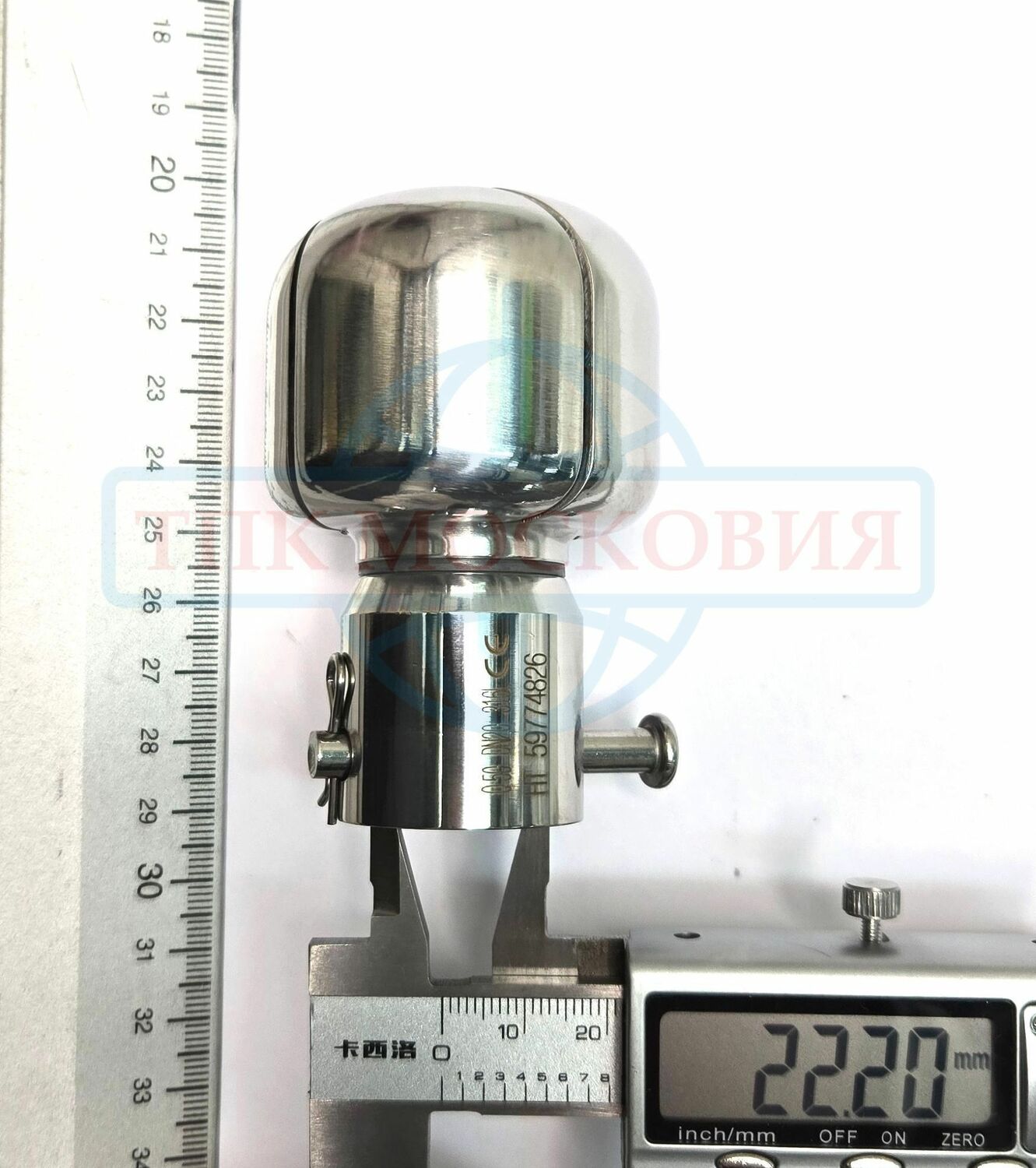

Головка моющая ротационная эллипсоидная, шплинт, Q50, AISI316L, DN20
Dэ=50,0 мм; L=78,1 мм; øD=30,7 мм; øDN=22,3 мм; Rр=3,00 м; Rо=2,20 м; Qр=6 м³/ч (100 л/мин).

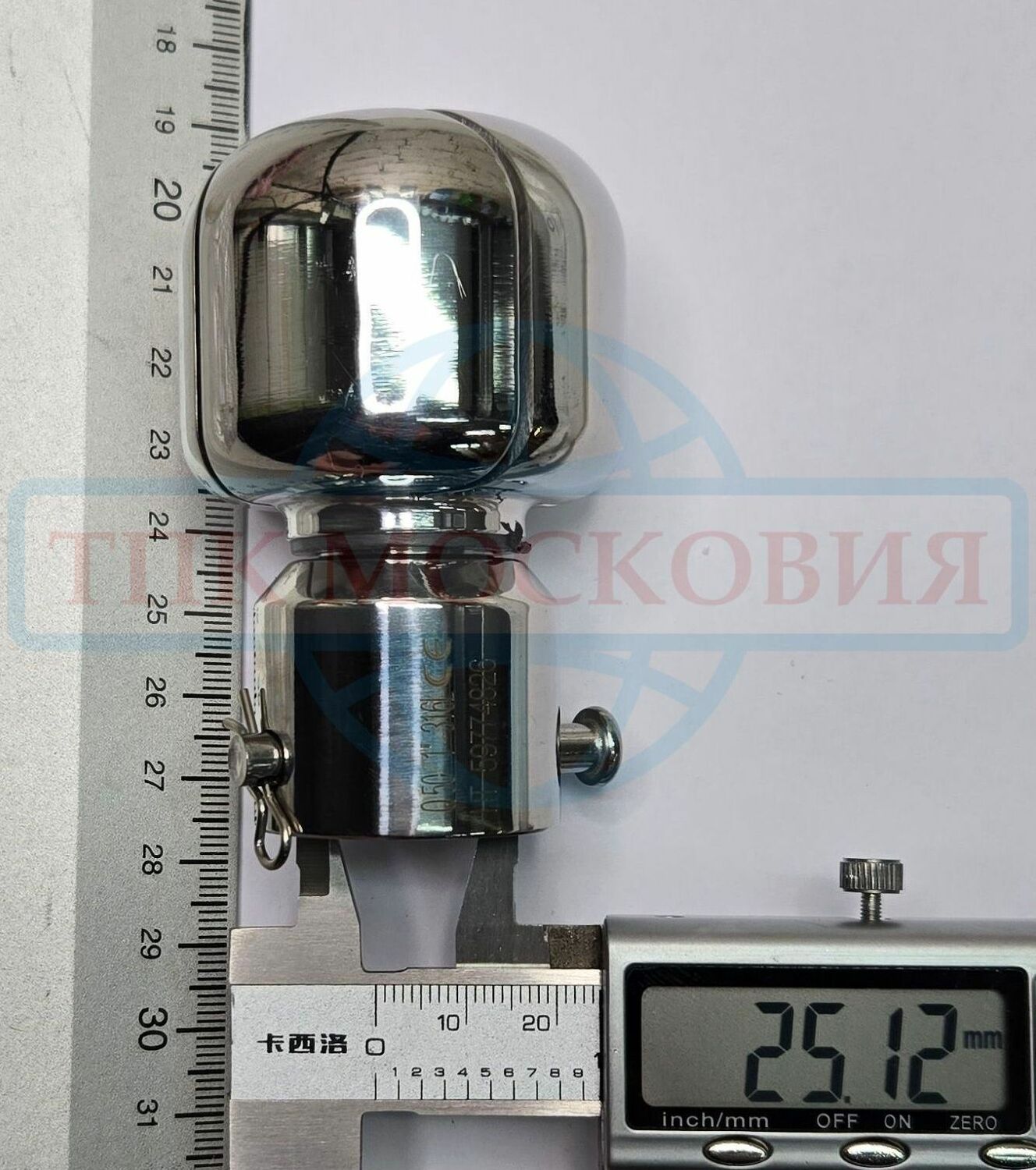

Головка моющая ротационная эллипсоидная, шплинт, Q50, AISI316L, 1"
Dэ=50,0 мм; L=80,1 мм; øD=34,5 мм; øDN=25,7 мм; Rр=3,40 м; Rо=2,50 м; Qр=6,5 м³/ч (108 л/мин).

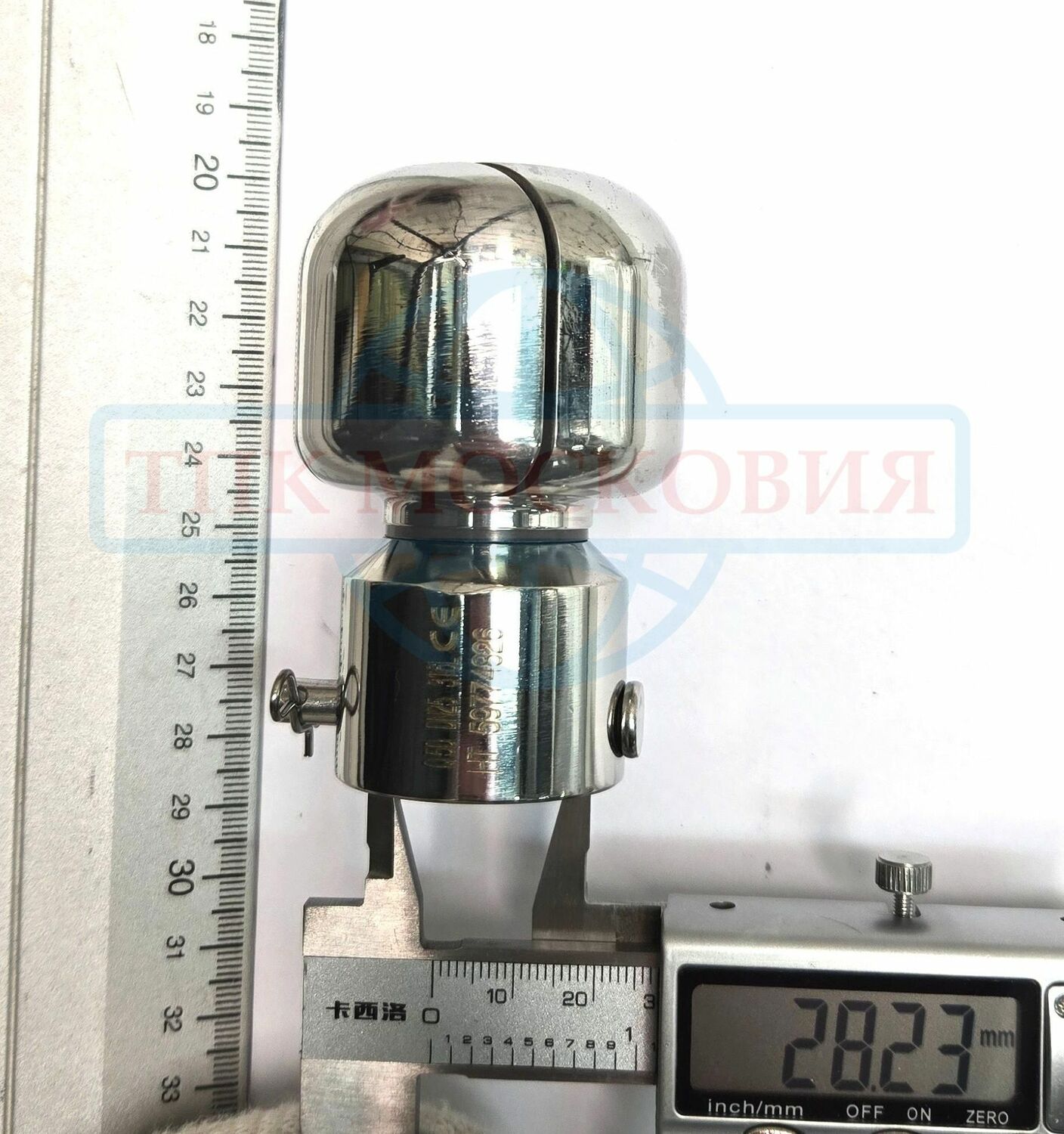

Головка моющая ротационная эллипсоидная, шплинт, Q50, AISI316L, DN25
Dэ=50,0 мм; L=80,1 мм; øD=36,7 мм; øDN=28,3 мм; Rр=3,40 м; Rо=2,50 м; Qр=6,5 м³/ч (108 л/мин).

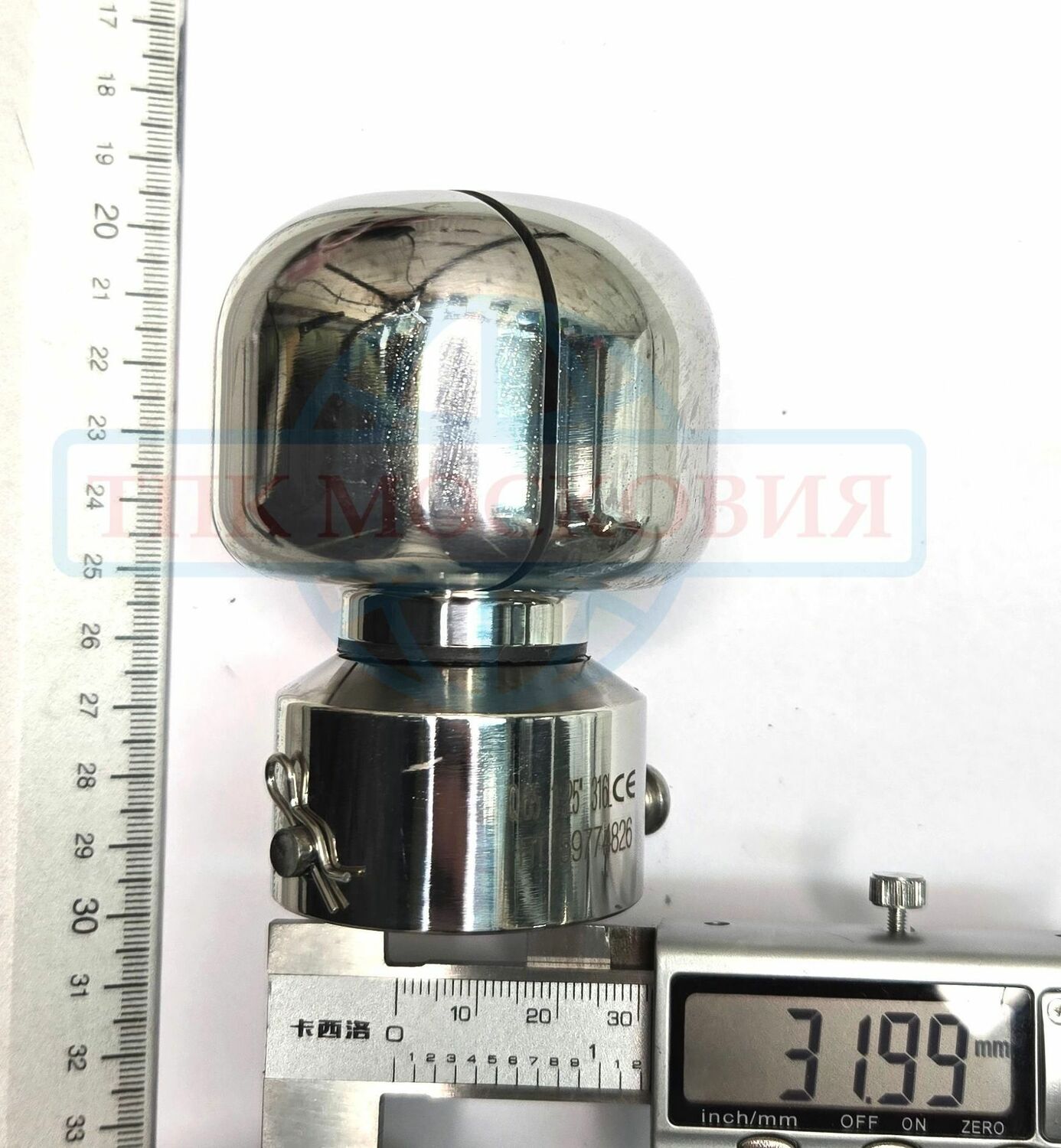

Головка моющая ротационная эллипсоидная, шплинт, Q65, AISI316L, 1,25"
Dэ=65,0 мм; L=90,1 мм; øD=47,2 мм; øDN=32,1 мм; Rр=4,00 м; Rо=3,00 м; Qр=12 м³/ч (200 л/мин).

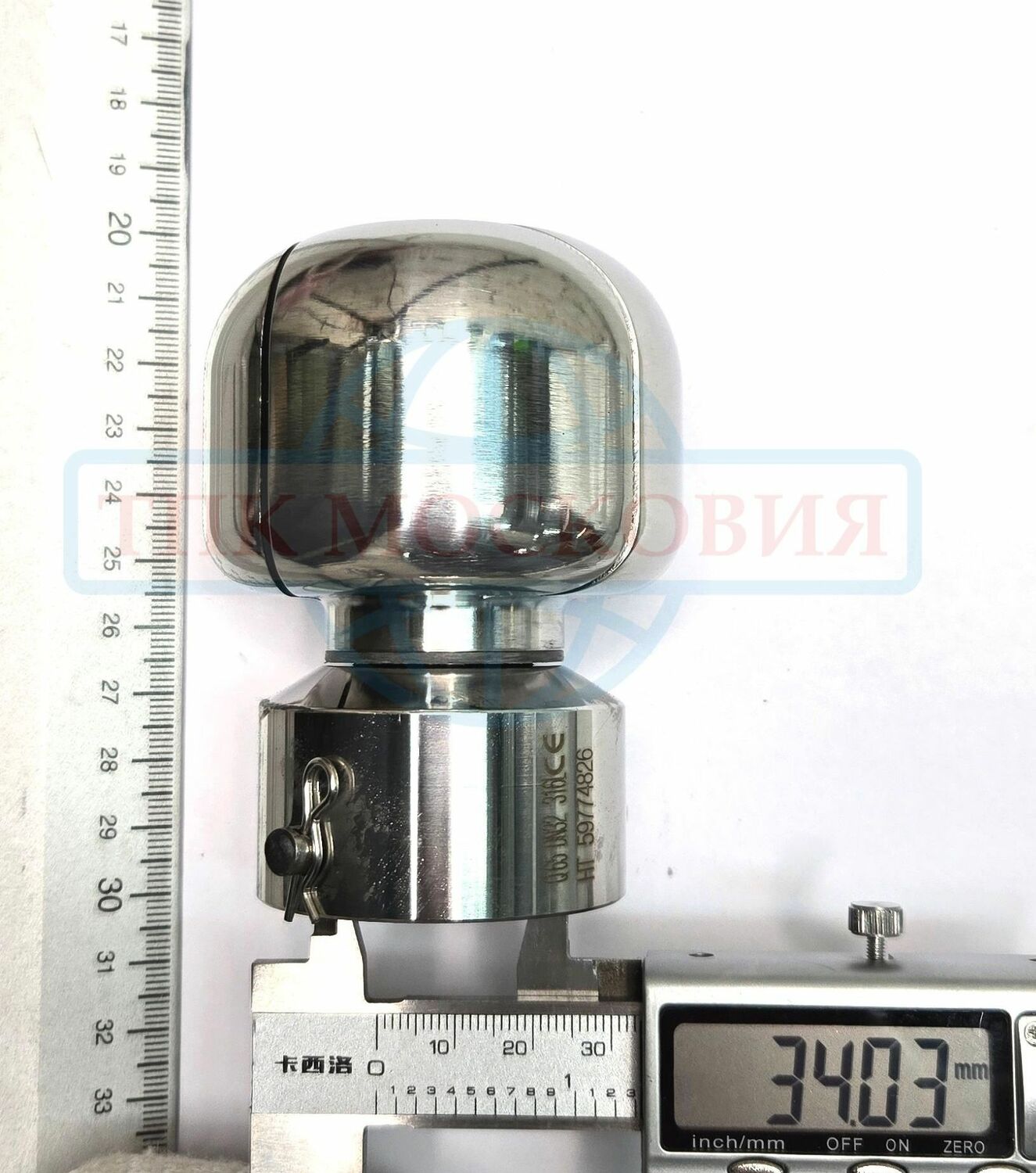

Головка моющая ротационная эллипсоидная, шплинт, Q65, AISI316L, DN32
Dэ=65,0 мм; L=90,1 мм; øD=48,7 мм; øDN=34,3 мм; Rр=4,00 м; Rо=3,00 м; Qр=12 м³/ч (200 л/мин).

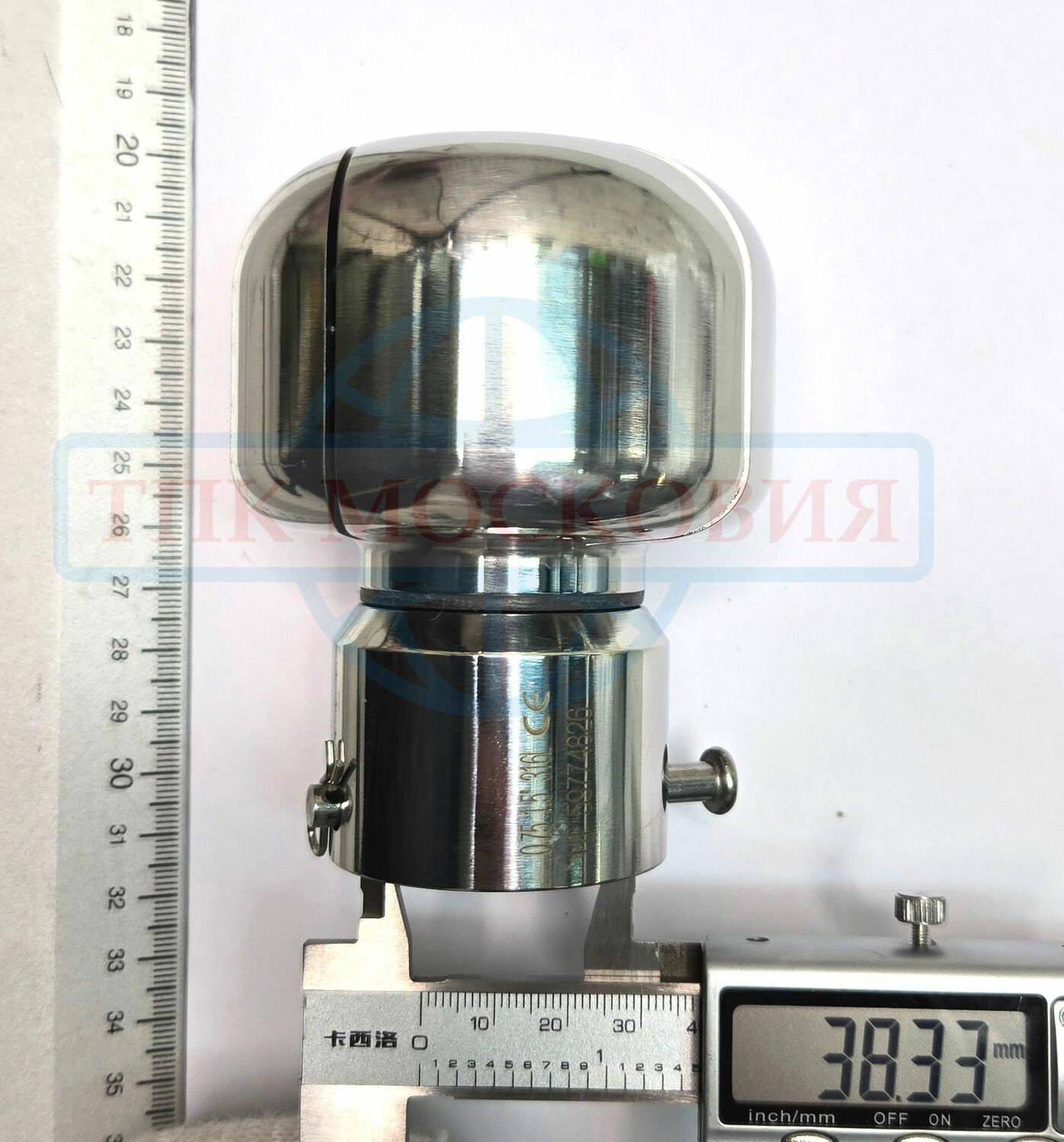

Головка моющая ротационная эллипсоидная, шплинт, Q75, AISI316L, 1,5"
Dэ=75,0 мм; L=98,8 мм; øD=47,2 мм; øDN=38,4 мм; Rр=6,00 м; Rо=4,10 м; Qр=18 м³/ч (300 л/мин).

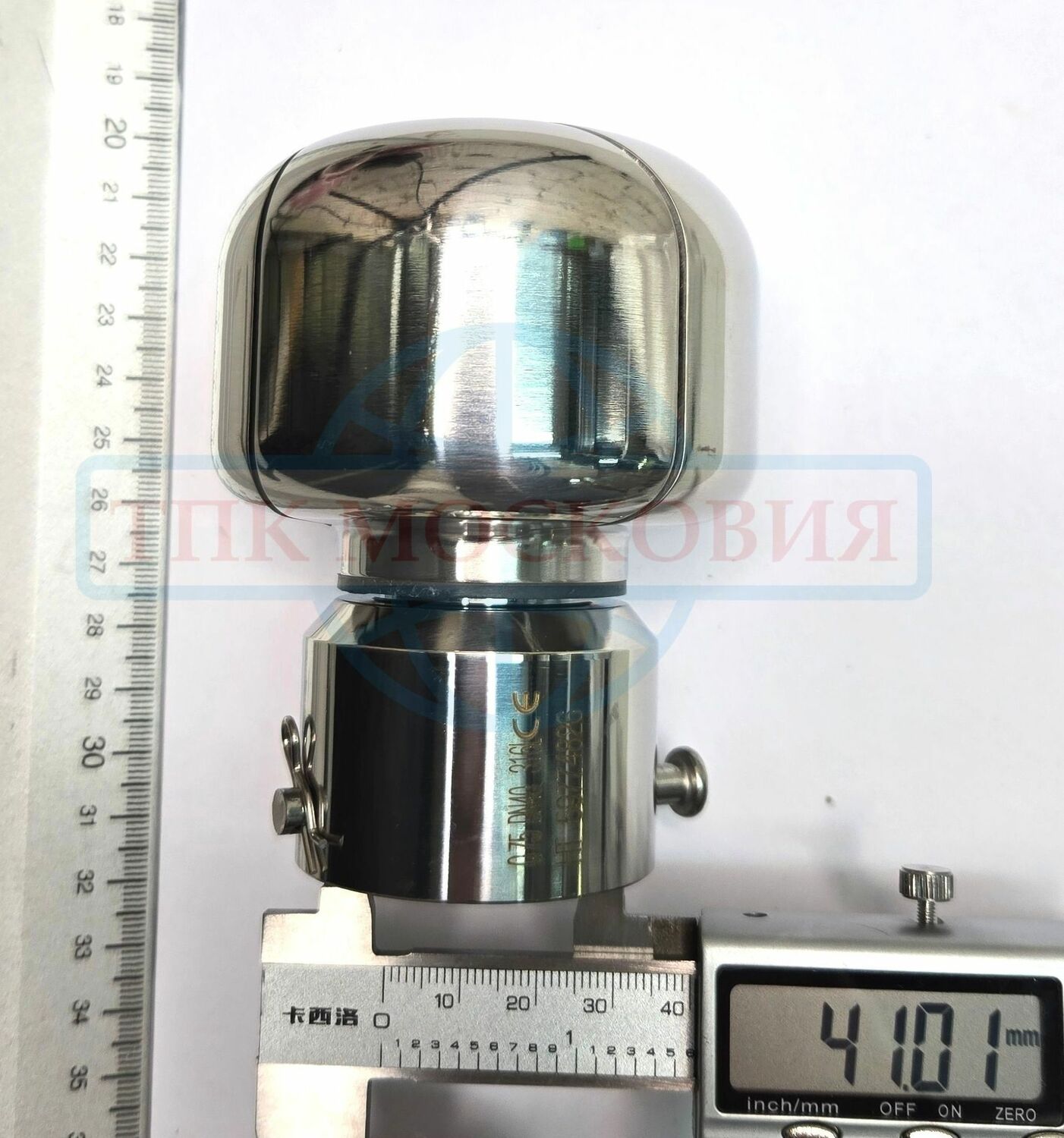

Головка моющая ротационная эллипсоидная, шплинт, Q75, AISI316L, DN40
Dэ=75,0 мм; L=98,8 мм; øD=48,7 мм; øDN=40,3 мм; Rр=6,00 м; Rо=4,10 м; Qр=18 м³/ч (300 л/мин).
